学生作品 | 2021年成都公园城市国际花园季暨第四届北林国际花园建造周获奖项目《移云荧惑》​

9月16日，“2021年成都公园城市国际花园季暨第四届北林国际花园建造周”设计竞赛在成都青龙湖湿地完美落幕。设计学院学生作品“移云荧惑”荣获二等奖。

让我们走进风景园林系、设计系的师生团队，共同解密作品的诞生过程吧！

​

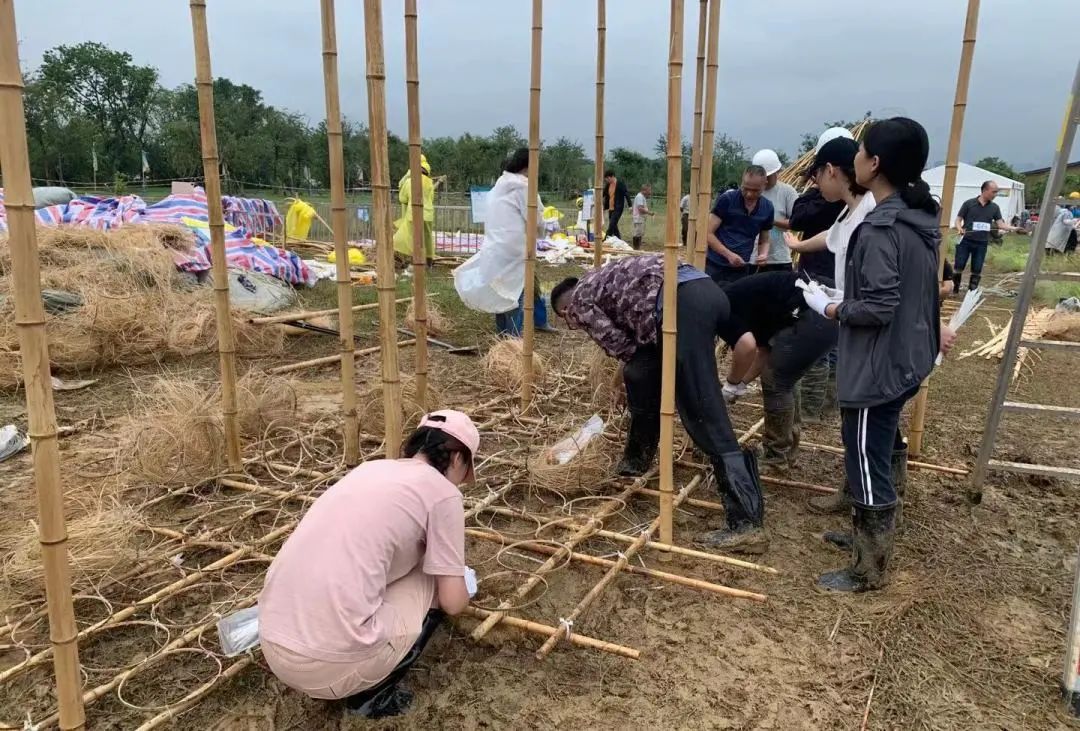

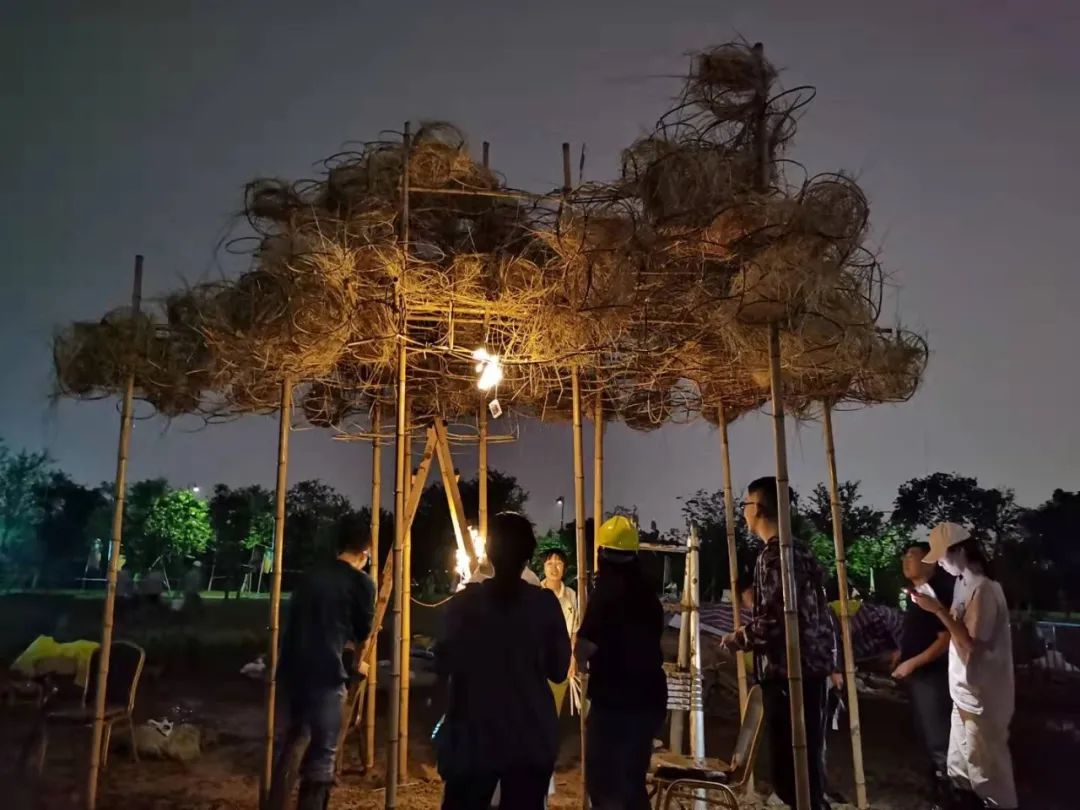

​△成员们正在搭建小花园

探 密

设计构思

未来，人类在火星（古称“荧惑”）上拓展居住地，以应对地球环境的恶化。他们在地球原始的自然中探寻火星建设的良方，希望在火星上将地球的自然环境复刻，并使构筑成为融入其中的一部分。而竹子作为一种轻质天然材料，能够在火星上的极端温度和高浓度二氧化碳中存活甚至快速生长。于是，“云”的形态加上竹材这种天然建材被人工搬运过来，用于建造火星上精神疗愈花园，以寄托人们对地球的思念。它使花园形成了一块独立而富有生机的空间，隔断火星裸地的荒凉感，让游人置身其中，脱离世俗桎梏，寻求精神的慰藉。

实地搭建前期准备

在现场搭建前，我院团队制作了1:5的手工模型和1:10的3D打印模型。

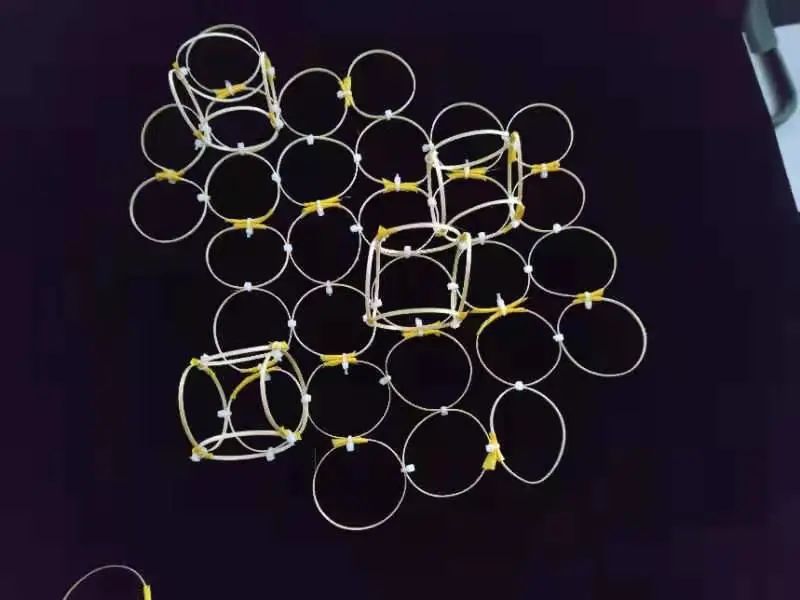

手工模型主体部分全部由竹料构成，在模型制作过程中，团队成员就作品材料组成、力学构造、建造顺序等进行了深入的讨论和研究，模型制作过程就是实际搭建过程的模拟、预演。竹圈作为设计中的构造单元，既是结构构件又是装饰构件。多个竹圈构成立体竹环，形成了各层平面竹圈中的竖向承重构件，这一构件很好地利用了竹材的韧性进行承重。

​△前期准备材料

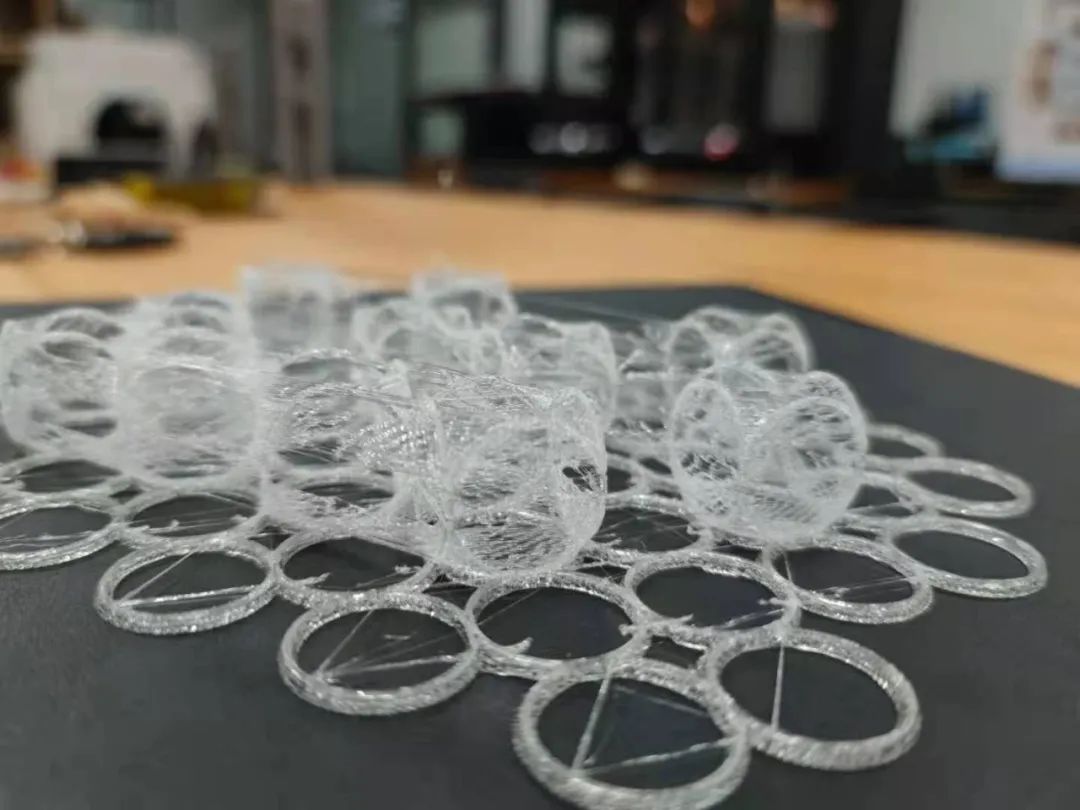

1:10的3D打印模型主体“云”部分全部由打印完成，设计中的构造单元既体现了“未来”火星花园中预制化的构造理念，又形成了丰富的光影变化。

​

现场搭建

9月13至16日，团队在成都青龙湖湿地公园进行为期近4天的现场搭建。今年的现场搭建活动受天气条件影响，场地积水严重，在建造中也遇到很多偶发情况。最终团队克服困难顺利地完成了搭建，充分利用了设计中模块化构造的优点，优化的竖向立柱构造方案也经受住了刮风下雨、六级地震的考验。

搭建过程分为放线定位、立柱、横杆连接、模块组建、竹丝填充、花园配置六个环节。

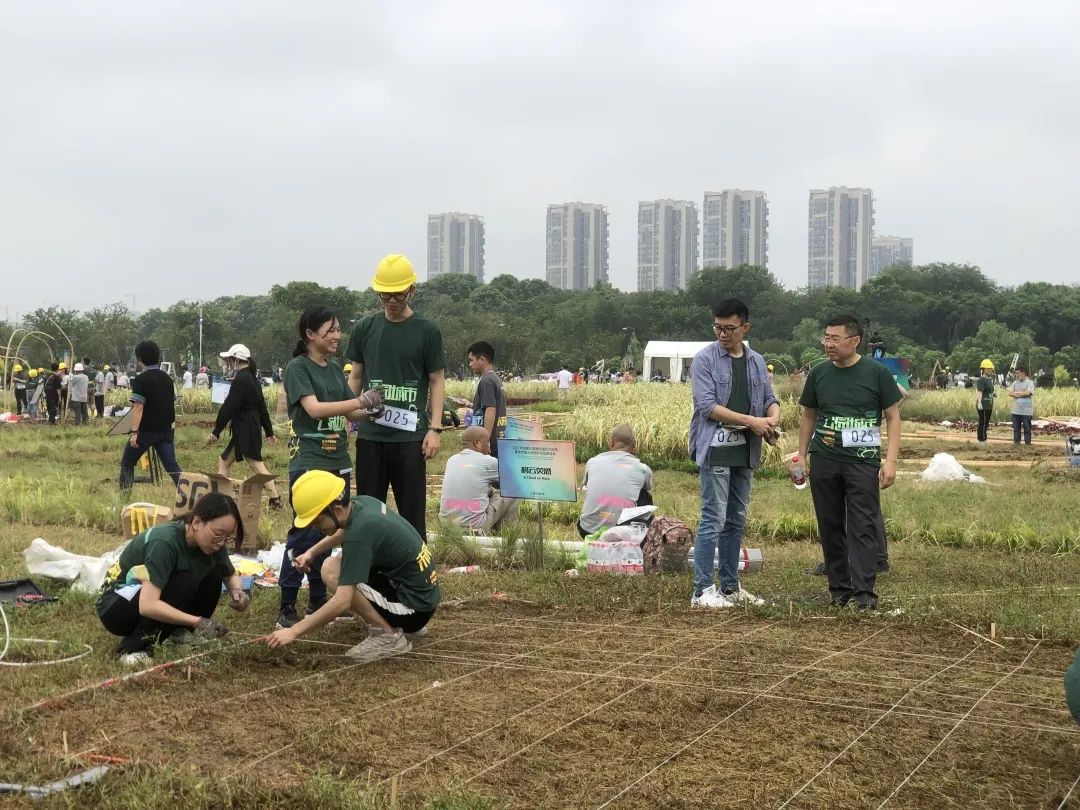

● 放线定位

在对竹材进行精确的清点后，团队严格地依据施工图定位轴线在场地内进行放线定位。

​

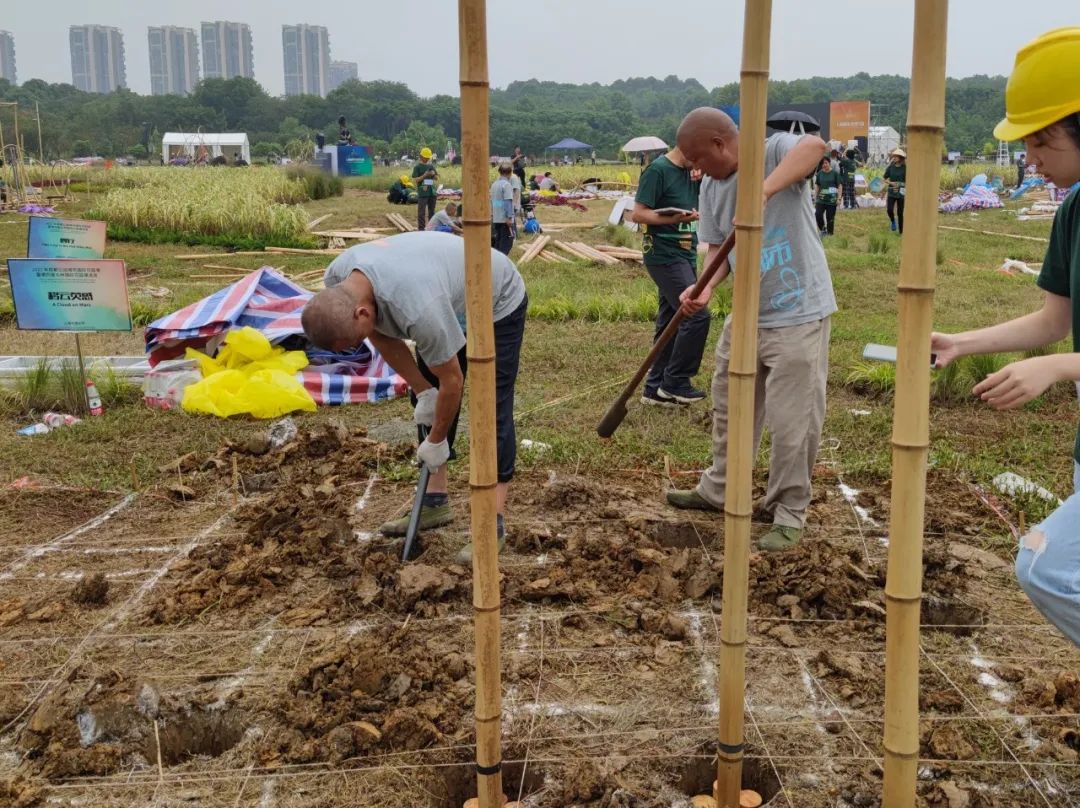

● 立柱

立柱基础部分在地下60cm处绑扎了6根小木桩，良好地避免了水泥基础对基地的损害又获得了很好地稳定性，同时使地表竹竿在设计美感上十分简洁。

​

● 横杆连接

横杆一方面可以承载竹圈结构，又可以同时起到水平向固定竖杆的作用。为保证竖杆水平向的稳定，每一根竖杆都至少和两根横杆连接。

​

● 模块组建

模块化搭建是设计中对未来火星花园的展望之一，作品中使用的竹圈均由工厂预制完成，并进一步制作为水平连接的双竹圈模块和立体的四竹圈模块。在现场搭建中，再依据图纸，对竹圈进行模块组装。

​

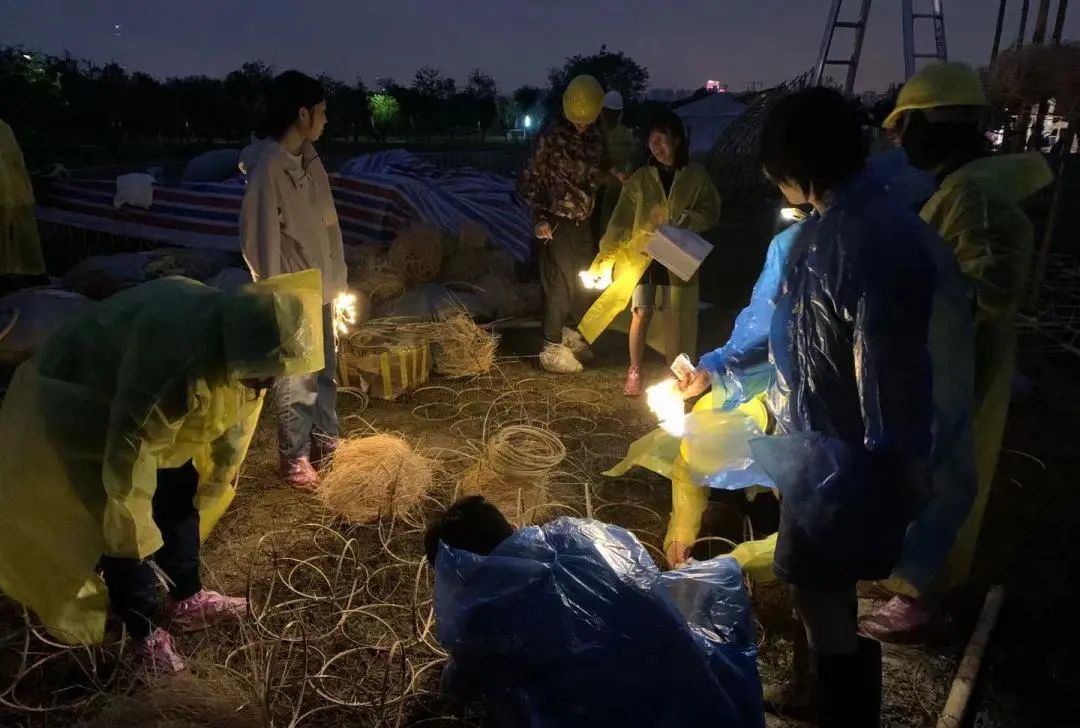

● 竹丝填充

作品使用的竹丝由竹材刨制而成，这种材料的使用可以提高竹材的使用率。竹丝的填充，使得竹“云”拙朴而蓬松。

​

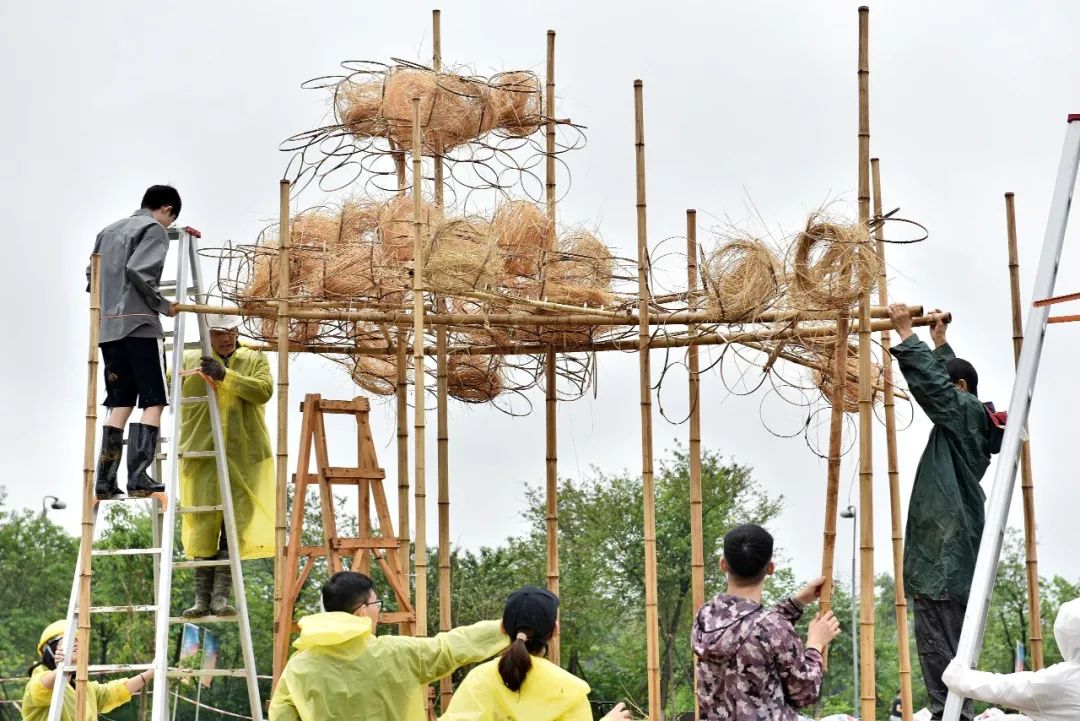

竹丝填充后的模块在地面分层组件完成后，被逐层（由上至下）抬升至指定标高。

基于场地积水严重的情况，团队创新地将竹丝同时运用在“云”的主体填充和铺地上，未来的火星花园具有了空中与地面的呼应、竹构与花园的呼应。

● 花园配置

在植物配置上，设计得十分克制，狐尾天门冬得造型凸显了火星花园的神秘感、蓝羊茅与红色火山石的配合渲染火星氛围。

​

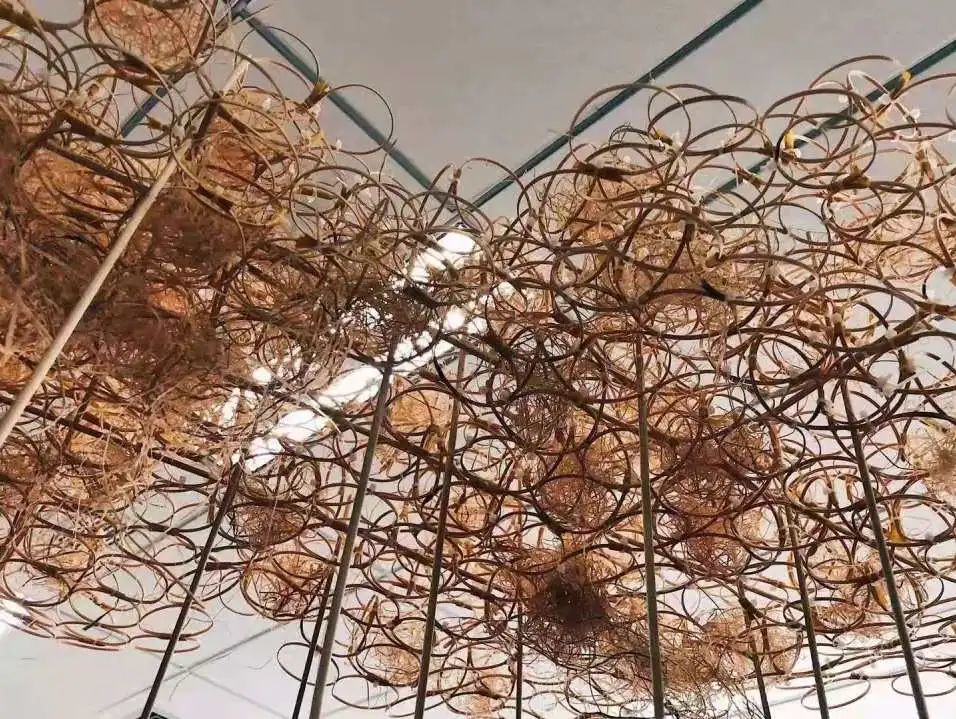

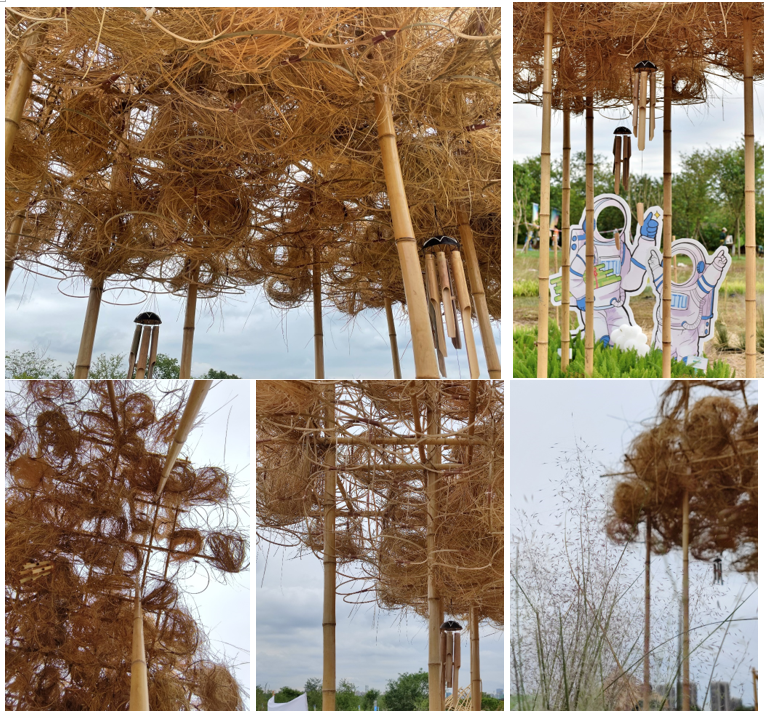

作品细节

​

团队成员感想

王浩哲

虽然条件恶劣，施工也遇到了一些问题，但我们还是付出了所有努力来克服困难，圆满完成了搭建。尤其当在现场看到我们的竹构方式是独一无二的时候，我在内心确认我们已是无冕之王。

吴佳远

见识到了名副其实的湿地公园，也完成了最酷的火星营造。

王嘉韵

比赛过程中我们完成了不少挑战、经历并克服了许多困难、增长了自己的经验与能力。同时，我也感受到了与老师同学们一起拼搏的快乐，大家辛苦了！

高幸

大雨浇不灭我们的热情，和队友一起搭建的每分每秒都非常快乐！除了感谢各位老师和同学们的辛勤劳作，也要感谢特别嘉宾——雨靴，在泥泞的草地中，是它给我们每个人带来前所未有的安全感……

么佳贤

非常开心能和园林系的老师同学们一起完成这件作品，一路走来有开心有汗水，谢谢你们！

张乐​

建造节搭建过程中经历了大雨、狂风、地震，众多不确定性因素无疑增加了搭建难度，但大家不断商量新的对策，苦中作乐，在“水田”里“插秧”，在“草垛”上“编织”，当火星上这朵来自地球的云冉冉升起时，真切地感受到人与竹构互动的趣味、团队成员齐心合作的向心力以及对自然生态愈加敬畏之情。

张陈缘

终于完成了建造节的竹构搭建，经历了快一年的折腾总算取得了还不错的结果。印象最深刻的就是3天的大雨了，希望明年不要再像今年一样泥里滚。总之建造节真的很快乐，感谢所有老师和伙伴们！

朱张淳

大概是难度很高的一次搭建吧。暴雨、积水、泥潭、虫蚁……“名副其实”的湿地公园为搭建带来了重重困难。好在是我们的方案本身更适用于手工搭建，好在是有一群能量满点的老师队友，一朵竹云️在青龙湖畔一层一层层升起，未来同样的竹云也会在火星之上飘逸。

赖佳妮

这一次建造节我们在材料上和构造方式上都有突破，最终做出了一个富有想象力的浪漫的作品！

 △成员合影

致  谢

感谢组委会的精心组织和上海交通大学设计学院的支持！火星云朵代表交大人的浪漫，这是向航天员们的致敬，喜迎航天员返回地球。
